Dazzle Digital Video Creator 150

Dazzle DVC 150 -  внешнее устройство для оцифровки и компрессии аналогового видеосигнала в форматы MPEG-1 и MPEG-2 с USB 2.0 интерфейсом

Пролог

       Dazzle Digital Video Creator 150 - это очередной аппаратный кодировщик MPEG-2, выпущенный фирмой Dazzle Multimedia, подразделением компании SCM Microsystems, Inc. Его предшественник, Dazzle DVD.Master, имел довольно высокую популярность, несмотря на наличие массы проблем с совместимостью с различными материнскими платами, недоработанным программным обеспечением и т.п. Популярность его тем не менее обоснованна, поскольку  Dazzle DVD.Master кодирует видео с весьма приличным качеством и в умелых руках доставляет много радости своим владельцам.

Справочные данные

       Технические характеристики (с www.dazzle.com):

Аналоговые входы/выходы:

  • Композитный - NTSC/PAL

  • S-Video - NTSC/PAL

  • Процессор - LSI (ex-C-Cube) DVxcel-VC

  • Аудио - Стерео линейный вход/выход

  • Частота дискретизации - 48 kHz

  • Video+Audio BitRate - до 10 Mbit/s, constant или variable bitrate

  • Audio - Linear PCM 48 000 Hz, 16 bit

  • Поддерживаемые разрешения : 720 x 576, 704х576, 480x576, 352 x 288 для PAL
    720 x 480, 704х480, 480x480, 352 x 240 для NTSC
  • Интерфейс - USB 2.0
  • Поддерживаемые операционные системы: Microsoft Windows 98SE/Me/2000/XP

    Цифровых входов/выходов устройство не имеет.

Комплект поставки

В комплект поставки входят:

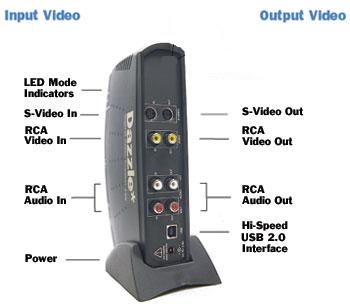

  1. Внешний бокс (см. фото выше)

  2. Подставка для вертикальной установки устройства

  3. S-Video, композитные и аудио кабели, необходимые для подключения к устройству

  4. Видеоредактор Dazzle Movie Star 5, программа для создания DVD видео дисков Dazzle DVD Complete, Dazzle OnDVD  и Dazzle Photo Editor.

  5. Руководство пользователя

Как работает

     Использовать Dazzle DVC 150 не просто, а очень просто - к композитному или S-Video входу подключается источник видеосигнала, внешний бокс подключается по интерфейсу USB к компьютеру, далее задаются параметры кодирования и все. Кодирование выполняется в реальном времени, т.е. кодирование 1 часа видео занимает 1 час. Результат работы кодера можно немедленно посмотреть на телевизоре (подключив его к DVC 150, разумеется), что является одним из удобных особенностей устройства - подбирая параметры кодирования, можно легко оценивать качество изображения.

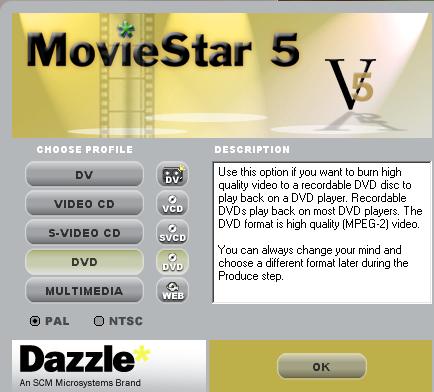

     Для работы с DVC 150 Dazzle предлагает программу MovieStar 5.2, которая ничего общего с аналогичной программой к Dazzle DVD.Master не имеет, да и в принципе разработана фирмой MainConcept (у MainConcept программа называется EVE), поэтому от Dazzle в этой программе только ее логотип. Программа MovieStar 5 нас несколько удивила тем, что она, очевидно, рассчитана на пользователя, который начал освоение компьютера вообще и видео в частности именно с нее. Программа предлагает выбор между такими режимами:

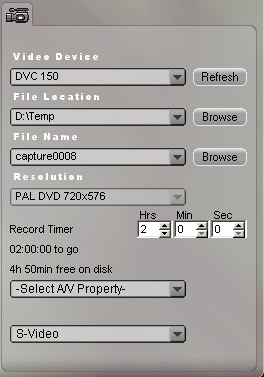

Только этот выбор, надо заметить, требует хоть каких-то раздумий от пользователя. Далее программа все решает за вас сама. Если выбираете DVD, то программой устанавливается режим VBR с максимальным bitrate 6000 Mbit/s, средним 4200 Mbit/s и изменить его нельзя, да и узнать о bitrate можно только анализом полученного MPEG-2 файла сторонней программой. Movie Star 5 избавляет пользователя от мыслей на эту тему и никаких сведений о параметрах кодирования не сообщает. Так выглядит меню Capture:

     Единственно, что дозволено пользователю - в Select A/V Property изменить яркость, контрастность и насыщенность изображения. При выборе Multimedia, а не DVD программа почему-то устанавливает режим Constant bitrate 6000 Mbit/s. Логика всех этих установок нигде не объясняется и о ней не сообщается ни в документации ни в Help к программе. При выборе S-VCD также жестко устанавливается bitrate 2420 Mbit/s.
     Тем не менее, для особо пытливых умов возможность покопаться в настройках есть, но с помощью программы, которая называется DVxcel Test Utility, которая нигде Dazzle'м не упоминается и о ее существовании узнать нельзя. Только любознательный пользователь обратит внимание на появившуюся в самостоятельном разделе Start Menu Windows ярлык DVxcel Test Utility. Запустив сию программу, мы видим на экране довольно аскетичное меню:

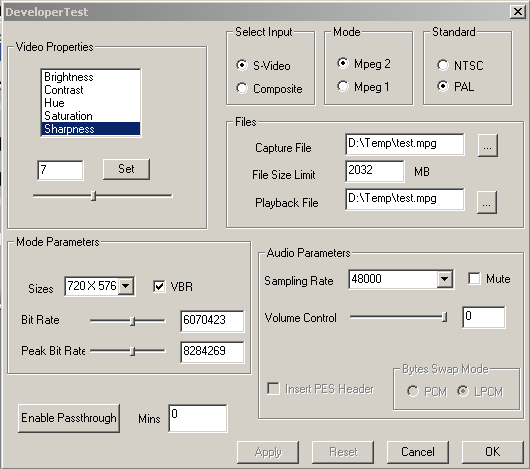

Далее выбираем File/Settings и, наконец, вожделенные настройки:

По некоторым признакам становится совершенно очевидным, что эта программа создана разработчиками процессора DVxcel-VC. В этом меню можно настраивать наиболее важные параметры кодирования, но:

  • Если превысить Peak Bit Rate более чем 8600 Mbit/s, программа вызывает ошибку защиты. Очевидно, это вызвано тем, что суммарный реальный bitrate не должен превышать 10 000 Mbit/s (если верить спецификации на процессор), а bitrate звука минимум 1000 Mbit/s (для 32 000 Hz, 16 bit) и уменьшить его нельзя принципиально, процессор звук не сжимает. Действительно, максимальный bitrate, которого мы добились при звуке 32 000 Hz, 16 Bit по Bitrate Viewer 8800 Mbit/s при среднем 6390 Mbit/s.

  • Изменить яркость, контрастность и т.п. можно, но без одновременного просмотра результата на экране эти настройки практически лишены смысла.

  • Настроек для S-VCD нет вообще.

Качество оцифровки

     Для оценки качества кодирования изображения был проделан следующий эксперимент, в котором использовался фрагмент изображения с быстро движущимся мотоциклистом (звук не записывался и не обрабатывался). Мы использовали тот же фрагмент видео, что и для тестирования Dazzle DVD.Master ранее и это позволило нам сравнить два этих устройства по качеству кодирования. Условия тестирования:

  1. Оригинал фрагмента был сброшен на диск с цифровой видеокамеры через IEEE-1394

  2. Фрагмент был также конвертирован в MPEG-2 из оригинального DV файла DVC 150 с параметрами Peak Bitrate 8200, Bit Rate 6000 через цифровую видеокамеру.

После завершения всех преобразований, из всех фрагментов был взят один и тот же (по возможности) кадр, причем к каждому кадру был применен фильтр de-interlace из Ulead Photoimpact 8 для уменьшения влияния гребенки на оценку качества изображения:

Оригинал

Dazzle DVD.Master

DVC 150



Оригинал Dazzle DVD.master DVC 150

Bitrate Viewer дал следующую информацию по файлу, закодированному DVC 150:

     На первый взгляд, практически никакой разницы между снимками нет. Но, если взять фрагмент изображения, то разница станет заметной. К сожалению, качество кодирования DVC 150, на наш взгляд, несколько уступает качеству кодирования Dazzle DVD.Master. Достаточно увеличить фрагменты в три раза, как станет заметным менее четкое изображение с DVC 150 из-за более высокого уровня MPEG шума. Надо, правда, отметить что просмотр этого же клипа на телевизоре не выявил заметной на глаз разницы. Картинка после DVC 150 выглядела гладкой и обнаружить недостатки кодирования визуально нам не удалось (проще говоря, никто не смог однозначно опознать кодировщик при анонимном просмотре клипов).

Оцифровка в MPEG-2 без записи на ленту

      Конечно, сбрасывать будущий фильм в цифровую видеокамеру не очень удобно и, кроме того, требует временных затрат. Мы проделали следующий эксперимент - запустили на вывод в видеокамеру файл с готовым фильмом и одновременно включили захват на DVC 150. Несмотря на то, что как файл с фильмом, так и создаваемый MPEG-2 файл находились на одном видеодиске, весь процесс прошел нормально, без потерь кадров.
      Понятно, что на качестве изображения этот процесс не отразится, но ускорение в работе очевидно. Нельзя гарантировать, что так можно будет делать на любых компьютерах (мы использовали Pentium 4 с отдельным видеодиском на 7200 об/мин), но на многих это вполне возможно, поскольку пропускная способность современных жестких дисков это позволяет.
      Результаты этого эксперимента совпадают с аналогичными для Dazzle DVD.Master и в этом нет ничего удивительного. Именно таким образом часто используют подобные устройства.

Комментарии

Краткий список достоинств и недостатков устройства приведен ниже

Достоинства:

  • Устойчивая работа без зависаний, внезапных падений, потери источника видео и т.п.

  • Беспроблемная установка драйверов и программ

  • Хорошая комплектация

  • Прямое кодирование для S-VCD дисков.

  • Возможность записи несжатого звука в 48 000 Hz, 16 bit

  • Удобство работы для неопытного пользователя

  • Программы для работы с DVC 150 разработаны не Dazzle Multimedia, а MainConcept и LSI.

  • Меньшая на 20% стоимость по сравнению с Dazzle DVD.Master

Недостатки:

  • Незначительно, но уступает в качестве кодирования видео Dazzle DVD.Master.

  • Несмотря на совершенную простоту для пользователя работы по оцифровке видео на DVC 150, входящая в комплект поставки программа DVD авторинга Dazzle DVD Complete, на наш взгляд, не столь же интуитивно понятна и, кроме этого, не рассчитана на работу с MPEG файлами от DVC-150. Программы аналогичного класса от Ulead Systems или Sonic Solution намного проще в освоении.

  • Для продвинутого пользователя в Movie Star 5 нет никаких возможностей влиять на параметры кодирования.

  • Movie Star 5 практически неработоспособна в качестве программы для редактирования MPEG файлов.

Справедливости ради стоит отметить, что представители компании Dazzle Multimedia заверили нас в том, что в версии 5.3 программы Movie Star опытным пользователям будет дана возможность определять самим параметры кодирования. Мы же рекомендуем пользоваться сторонними программами работы с MPEG и DVD авторинга, а DVC 150 применять только как кодировщик MPEG. Появление Canopus ProCoder нарушило монополию на качество недорогих аппаратных кодеров. Теперь единственным преимуществом аппаратного кодера осталась только скорость кодирования.

Сфера применения

    Основная ошибка многих пользователей, приобретающих аппаратные кодеры MPEG, состоит в том, что непонимание природы MPEG формата, незнание его особенностей приводит к тому, что аппаратный кодер MPEG рассматривается как обычное устройство захвата аналогового видео. На самом деле это далеко не так. MPEG-2 формат в том варианте, в котором он получается на выходе недорогих аппаратных кодеров, НЕПРИГОДЕН для редактирования. Максимум, что можно сделать с клипом - это отрезать лишнее. Любые другие операции приведут в лучшем случае к заметному ухудшению качества в местах наложения переходов, титров, эффектов и т.п., в худшем приведут к ухудшению качества всего клипа. Многие пользователю задают нам вопрос - аппаратно ли при редактировании пересчитывается MPEG, считая, что от этого все и зависит. На самом деле от того, что пересчитывает клип зависит в большей степени скорость просчета, но качество будет теряться ВСЕГДА
    И не стоит здесь надеяться на чудо, появление некой волшебной программы, чудесного аппаратного кодера, которые избавят пользователей от недостатков MPEG формата DVD стандарта.  Возражения а в профессиональном видео MPEG используется для редактирования несерьезны - там используется MPEG совершенно другого типа и сравнение его с MPEG-2 для DVD просто неуместно.
    Поэтому, надо четко понимать, что использовать аппаратные кодеры MPEG можно только для захвата уже отредактированного и полностью готового для записи на диск видео и только в тех случаях, когда требуется выполнять такой захват практически ежедневно. Во всех остальных случаях намного более разумным решением будет покупка платы захвата в DV формат, такой как Pinnacle Studio Deluxe, например, легкий и удобный монтаж в DV формате, затем конвертация в MPEG формат программным кодером Canopus ProCoder. ProCoder обеспечивает качество кодирования ничуть не хуже аппаратных кодеров.
    Выражаем надежду, что после прочтения этой информации вы сделаете осознанный выбор необходимого вам для захвата устройства.

Заключение

     DVC 150, безусловно, дает возможность практически не терять в качестве DVD или SVCD фильма при переносе его на DVD или SVCD диск, что делает уже реальным сохранение оригиналов фильма на дисковых, а не ленточных носителях. Качество изображения, получаемое с DVC 150, вполне конкурентноспособно по сравнению с оригиналом или фирменными DVD дисками. Дело остается только за творческой частью фильма. По сравнению с Dazzle DVD.Master устранен основной недостаток DVD.Master - определенная зависимость удобства работы с ним от конфигурации оборудования и умения использовать неофициальное программное обеспечение, править реестр Windows и т.п.
