Diamond Multimedia

Diamond Viper V330 Box with Viper330

Новая по своей идее для фирмы Diamond Multimedia видеокарта. Для "гвоздя сезона" конца 1997 года был выбран не очередной кристалл от фирмы S3, а видеопроцессор тогда относительно малоизвестной фирмы NVidia. У Diamond Multimedia уже был неудачный опыт с NVidia - видеокарта 3D EDGE успеха не имела. Но на этот раз выбор был более правильным. Процессор NVidia Riva 128 является истинным 128-разрядным (поэтому все видеокарты на нем имеют не менее 4 MB видеопамяти), работает с памятью типа SGRAM на частоте 100 MHz и может служить вполне достойным по соотношению цена/качество ускорителем для 3D графики. BIOS видеокарты хранится в FLASH-памяти и может быть обновлен программно. Частота RAMDAC составляет 230 MHz. Поддерживаются интерфейсы Direct 3D и Open GL. Выпускается как с PCI интерфейсом, так и с AGP.
        Наше тестирование Viper V330 дало следующие результаты: на тесте 3D Winbench 98 ее характеристики превышают аналогичные для Diamond Stealth 3D 2000 Pro в 4.5 раза, а тестирование программой Winbench 97 показало, что и для обычных операций (2D) карта очень хороша. Кроме этого, драйверы видеокарты предлагают возможность гамма-коррекции изображения.
        С весны 1999 года карта стала выпускаться на основе последнего варианта процессора Riva 128 - Riva 128ZX.

Поддерживаемые графические режимы:

Разрешение Количество цветов 60 72 75 85 100 120 160 200
640 x 480 256 *
65K *
16.7M *
800 x 600 256 - -
65K - -
16.7M - -
1024 x 768 256 * - -
65K * - -
16.7M * - -
1152 x 864 256 * - - -
65K * - - -
16.7M * - - -
1280 x 1024 256 * - - -
65K * - - -
1600 x 1200 256 * * * - - - -
65K * * * - - - -

Режимы, не поддерживаемые под Windows NT, отмечены *

Diamond Fire GL 1000 Pro

Мощная видеокарта, ориентированная на работу в среде Windows NT с такими пакетами, как 3D Studio Max, AutoCAD и т.п. Выполнена на видеопроцессоре фирмы 3Dlabs Permedia 2 и обладает 8 MB SGRAM, работающей на частоте 100 MHz. Частота RAMDAC 230 MHz. Выпускается как с PCI интерфейсом, так и с AGP. Поддерживается OpenGL и Heidi с большим количеством параметров настройки драйвера видеокарты под Windows NT. К сожалению, AGP пока только частично поддерживается в Windows NT 4.0, но в версии 5.0 возможности AGP должны быть реализованы полностью.
По скорости отрисовки трехмерных изображений проигрывает Diamond Viper V330 под Windows 95 и опережает под Windows NT. Качество отображения у нее также выше, чем у Diamond Viper V330. Наша субъективная оценка производительности (в режиме 1024х768, True Color и частоте кадров 100 Hz) этой карты под 3D Studio Max - она в 4-5 раз быстрее, чем любая другая карта в этом ценовом диапозоне. Поэтому для работы под Windows NT - это профессиональная плата начального уровня с 3D ускорителем и альтернативы ей по соотношению цена/качество нет, несмотря на появление карт со значительно более быстрыми видеопроцессорами. Кроме этого, драйверы видеокарты предлагают возможность гамма-коррекции изображения. Для игр карта менее пригодна, так как уступает по производительности под Direct 3D и OpenGL в Windows 95/98 как видеокартам на Riva128 так, естественно, и более мощным. По своим возможностям в карта вполне подходит для работы с мониторами 17"-19", так как поддерживает частоты разверток, используемые в высококачественных мониторах с такими размерами экрана.

Поддерживаемые графические режимы:

Разрешение Количество цветов Частота по горизонтали (KHz) Развертка(Hz)
640x480 256, 65K, 16.7M 31.5 - 61.8 60 - 120
800x600 256, 65K, 16.7M 37.6 - 77.2 60 - 120
1024x768 256, 65K 48.3 - 98.8 60 - 120
1024x768 16.7M 48.3 - 81.4 60 - 100
1152x864 256, 65K 53.7 - 111.1 60 - 120
1152x864 16.7M 53.7 - 77.1 60 - 85
1280x1024 256, 65K 63.8 - 108.5 60 - 100
1280x1024 16.7M 63.8 - 79.8 60 - 75
1600x1200 256, 65K 74.5 - 106.3 60 - 85
1600x1200 16.7M 75.0 60
1600x1280 256, 65K 79.5 - 107.2 60 - 80
1920x1080 256, 65K 67.1 - 84.6 60 - 75


Активное обсуждение видеокарт на видеопроцессоре NVidia Riva TNT началось в компьютерных кругах в конце весны 1998 года. С октября 1998 года стало возможным приобрести первую из таких карт, достигших России - Diamond Viper V550. Этот процессор называли "убийцей" знаменитого набора Voodoo II, самым мощным процессором для трехмерной обработки в своем ценовом диапазоне (до $150), и т.п. Что же получилось реально?

Сначала технические характеристики. Процессор 128-ми разрядный, полностью поддерживается режим x2 шины AGP, а также адресация по боковой полосе и режим DIME. Частота встроенного RAMDAC 250 MHz, что позволяет поддерживать режимы высокого разрешения с высокой частотой кадров. Драйвера под OpenGL для Windows 95/98 и Windows NT 4.0 сразу входят в комплект поставки. Карта выпускается уже с 16 MB 7 nc SDRAM как с AGP, так и с PCI и дальнейшее увеличение объема памяти невозможно (да и не нужно пока). Только на AGP картах установлен разъем для подключения DVD декодера и в комплект поставки входит программный проигрыватель DVD дисков SoftDVD2 фирмы Zoran.

Драйвера к карте под Windows 95/98 требуют наличия в системе DirectX 6, который также входит в поставляемое с картой программное обеспечение.

Поддерживаемые графические режимы для 2D графики от 256 до 16.7 миллиона цветов:

Разрешение 60Hz 72Hz 75Hz 85Hz 100Hz 120Hz 170Hz 200Hz
640 x 480
800 x 600
1024 x 768
1152 x 864
1280 x 1024
1600 x 1200
1920 x 1080
1920 x 1200

Поддерживаемые графические режимы для 3D графики:

Разрешение Количество цветов Память отводится под двойную
буферизацию
Память отводится под двойную
буферизацию и под Z-буфер
640 x 480 16
32
800 x 600 16
32
1024 x 768 16
32
1152 x 864 16
32
1280 x 1024 16
32
1600 x 1200 16
32
1920 x 1080 16
32
1920 x 1200 16
32

Тестирование платы под Winbench 98 подтвердило ее высокую 2D скорость - 206 ед. в режиме 1024х768х16 при частоте кадров 100 Hz (PII300, 64 SDRAM, шина 100 MHz), хотя эта скорость была не выше, чем у Matrox Millenium G200. По 3D Winbench - 1190 ед. на том же компьютере, а у Matrox Millenium G200 905 ед. С увеличением мощности процессора 2D скорость у обеих карт растет пропорционально, а вот 3D производительность растет у Diamond Viper V550 значительно быстрее - 1690 против 1100 (на Pentium II450). Кроме этого, у Viper V550  меньше "проседает" производительность по Quake 2 при увеличении разрешения. Результаты тестов сведены в таблицу.

  3D Winbench w/PII 300 3D Winbench w/PII 450 Quake II 800x600 w/PII 450, fps Quake II 1024x768 w/PII 450, fps
Diamond Viper V550 1190 1690 85 48
Matrox Millenium G200 905 1100 37 22

К сожалению, карта не имеет вентилятора для охлаждения видеопроцессора, поэтому ее "разгон" с помощью, например, популярной программы PowerStrip, возможен только при установке вентилятора (обычно для этой цели используется вентилятор от 486 процессора). Наши эксперименты показали, что карта устойчиво работает при увеличении тактовой частоты Riva TNT до 110 MHz и тактовой частоты доступа к памяти 120 MHz. Прирост производительности по тесту 3D Winbench 99 составляет в этом случае ~15% (547 против 476).

Возврат к началу



Diamond Monster Fusion


Несколько запоздавшая с приходом на российский рынок новая видеокарта от Diamond на видеопроцессоре от 3Dfx Voodoo BansheeTM . От аналогичной видеокарты Quantum3D Raven Bansee отличается очень незначительно - в AGP варианте устанавливается SGRAM на видеокарте от Diamond, у Quantum 3D - SDRAM.

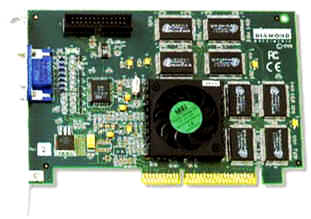

wpeBB.jpg (11084 bytes) Основное конструктивное отличие от карты Quantum 3D и соответствующей карты от Creative Technology - небольшой, но достаточно эффективный вентилятор (толщина около 5 мм), поэтому карта от Diamond значительно лучше подходит для "разгона". Карта с процессором BansheeTM без вентилятора и так работает на пределе допустимой температуры, поэтому повышение скорости работы карты без дополнительного охлаждения может привести к перегреву процессора и, как следствие, к таким неприятностям как "зависания" и т.п.

.Monster Fusion, в отличие от плат-конкурентов,   совершенно нормально работает при тактовой частоте видеопроцессора 115 MHz и тактовой частоте доступа к локальной памяти на видеокарте 125 MHz.

Подробные характеристики можно посмотреть в описании видеокарты Quantum 3D Raven Banshee, поскольку они совпадают с характеристиками Diamond Monster Fusion. Два полезных места на Internet с различными patch'ами под игры: www.billsworkshop.com/banshee/banshee_game.html и 3D Files. Неплохой FAQ по Voodoo Banshee есть и на самой 3Dfx Interactive.

Последние изменения от 21.12.99
