Серия JanusRAID2 - переходим в следующий класс. Второгодники остаются.

Введение

В сентябре 2006 года компания Maxtronic выпустила на рынок новую серию систем хранения данных, названную JanusRAID2. Несмотря на наследование имени предыдущей серии систем хранения данных, новая серия отличается от предыдущей принципиально. Если все предыдущие системы последовательно создавались на RISC процессорах от Intel (i80303 -> i80321 -> i80331), то новая серия разработана на контроллерах с процессором PPC440SP. Этот процессор по сути один из клонов известных всем по компьютерам MAC процессоров PowerPC.

Примененный в JanusRAID2 вариант PowerPC производит компания AMCC, которая известна многим специалистам, но по своей торговой марке 3WARE. RAID контроллеры 3WARE имеют очень высокую репутацию на компьютерном рынке и эта репутация вполне заслуженна. В отличие от другого производителя контролеров с многообещающим именем, контроллеры 3WARE отличаются как высокой производительностью, так и весьма отлаженными драйверами и firmware.

Ниже мы расскажем о многих особенностях и преимуществах новой системы, но здесь выделим только два основных - процессор PPC440SP и поддержка интерфейса Fibre Channel 4 Gb.

Спецификация и краткое описание

Здесь мы расскажем об общих для всех систем серии JanusRAID2 параметрах.



Поддерживаемая организация RAID

RAID 0 (striping),
RAID 1 (mirroring), RAID 10= 0+1 (stripe + mirror)
RAID 3 (data striping + dedicated parity drive)
RAID 5 (data + parity striping)

RAID 30 (data striping + dedicated parity drive+mirror)
RAID 50 (mirror+data + parity striping)

RAID 6 (Disk striping with two sets of parity)

RAID 60 (Disk striping with two sets of parity + mirror)

Поддержка "горячего" резервирования дисков

Есть

Высота в стойке 2U, 3U
Количество жестких дисков 12-16
Поддерживаемые интерфейсы жестких дисков SerialATA II
Внешний интерфейс SAS/ Fibre Channel 4 GB
Процессор AMCC PPC440SP (64-bit RISC процессор 667MHz)
Кэш 512 MB DDR2 667 MHz SDRAM,  расширяется до 4 GBytes
Защита кэш-памяти батареей от пропадания питания Есть, дополнительно
Максимальная емкость SATA диска Не ограничена (48-bit LBA режим поддерживается)
Управление С лицевой панели с помощью кнопок и двухстрочного LCD индикатора, с компьютера, к которому подключена стойка по  COM интерфейсу (через любую терминальную программу), через внутреннюю локальную сеть или Internet по Ethernet интерфейсу.
Программное обеспечение для управления системой Встроенное, с Web интерфейсом, ОС независимое
Извещения администратора По электронной почте или через SNMP.
Питание Два блока питания по  350 или 460 W каждый с горячей заменой с 2 вентиляторами в каждом блоке
Охлаждение Два вентилятора с "горячей" заменой
Габариты, мм Для 2U - 485 (Ширина) x 555 (Глубина) x 88 (Высота)
Вес (без дисков) Для 2U вес в упаковке 25.0 кг, чистый вес 16 кг
Комплект поставки SAS кабель (для SAS систем), COM кабель, рельсы и крепеж в стойку, ключи.

Возможности систем по настройке и конфигурированию (выделены возможности, отсутствующие в предыдущих поколениях систем хранения):

  • Поддержка RAID level 0, 1, 3, 5, 6, 10, 30, 50, 60, NRAID и JBOD

  • Поддержка до 8 групп дисков, до 32 логических дисков на группу, до 32 томов (volumes)

  • Поддержка трех вариантов использования системы хранения в соответствии с возможностями Fibre Channel интерфейса: обычный (simple), симметричный (symmetric), и избирательный (selective)

  • Поддержка Telnet и SSH (Secure Shell)

  • Поддержка различных strip size: 4KB, 8KB, 16KB, 32KB, 64KB, 128KB, 256KB,
    512KB

  • Поддержка различных strip size для разных логических дисков

  • Поддержка разных уровней RAID для разных логических дисков

  • Поддержка общего/только для конкретного RAID диска в горячем резерве

  • Поддержка array roaming - возможности переноса RAID из одной системы хранения в другую в "горячем" режиме, без выключения. Такая возможность не является чем-то уникальным, но в системах Maxtronic появилась впервые.

  • Изменение уровня RAID без потери данных и без выключения или перезагрузки системы хранения

  • Изменение strip size без потери данных и без выключения или перезагрузки системы хранения

  • Поддержка расширения/уменьшения емкости LUN без потери данных и без выключения или перезагрузки системы хранения

  • Поддержка расширения емкости дисковой группы без потери данных и без выключения или перезагрузки системы хранения

  • Поддержка дефрагментации данных без потерь информации и без выключения или перезагрузки системы хранения

  • Поддержка Disk scrubbing, SMART, и клонирования дисков

  • Поддержка auto-negotiate

  • Две независимых флэш памяти для исключения потери firmware при прожиге и/или сбоях

  • Совместимость с Microsoft Storage Server 2003

Мы привели не все возможности SA-6651 по конфигурированию и настройке, а только самую интересную часть из них. Ниже вы можете ознакомиться с иллюстрациями, а чуть позже появится отдельная статья, рассказывающая о новых и крайне полезных возможностях системы подробно.

Для лучшего понимания иллюстраций ниже, обратите внимание на структуру данных в SA-6651:

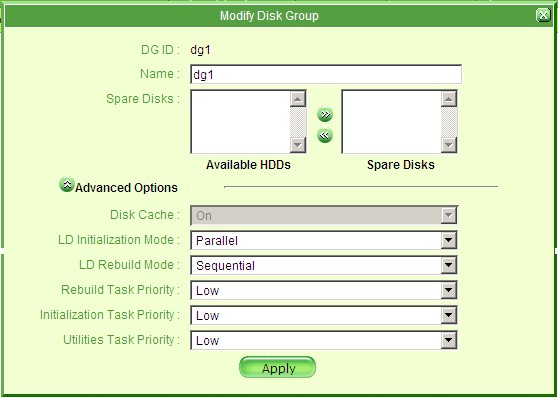

Меню модификации параметров дисковой группы


Меню модификации параметров логического диска


Сведения о жестком диске. Обратите внимание на наличие информации о доступном количестве резервных секторов (Reserved Size of Remap Bad Sectors) и о том, сколько плохих и перенесенных секторов есть на диске.


Настойки параметров и критериев проверки дисков во время работы системы


Выбор профиля производительности


Выбор варианта использования хранилища в системе


Панель Fibre Channel портов.


Панель настройки параметров Fibre Channel портов


Меню добавления сервера для оповещения по SNMP


Меню выбора вариантов сохранения конфигурации системы


Пример лога. Лог можно скачать на компьютер в нескольких форматах

Конструкция

Новая серия также сделана полностью в модульном конструктиве. Любой блок системы может быть вынут и заменен без применения специального инструмента. Единственной несъемной частью  осталась только кросс-плата (backplane).

Варианты использования и подключения

Новые массивы могут применяться как в корпоративных системах высокой надежности, так и в классических видео/архивных задачах. Новые возможности, появившиеся в системах с процессором PPC440SP, позволяют намного более эффективно применять массивы в SAN системах и иных масштабируемых применениях. Увеличенная до 400 мегабайт в секунду (в каждую сторону) пропускная способность интерфейса  заметно повышает привлекательность использования систем для работы с некомпрессированным HD видео. Поскольку новая инкарнация SCSI интерфейса (SAS) имеет пропускную способность интерфейса только 300 мегабайт в секунду (в каждую сторону), применение 4Gb Fibre Channel устройств хранения для работы с видео является более правильным решением.

Просто для информации приводим результаты теста от Avid:

Заключение

Новые системы показывают заметный прирост производительности  по сравнению с системами на Intel 80331 (SA-6641S и др.). Что касается удобства настройки и мониторинга, то новые системы здесь далеко впереди. С учетом совсем небольшой разницы в цене между сериями JanusRAID2 и Janus, новые системы достойно заменяют предыдущую серию.

Существенный минус новых систем, который в полной мере подтверждает правило о том, что недостатки есть продолжение достоинств -  это необходимость повышения уровня квалификации если не конечных пользователей, то тех, кто будет настраивать системы у заказчиков. Мы постараемся помочь в освоении, предоставив в дальнейшем всю необходимую информацию, но ее как минимум надо будет изучить.
