Maxtronic SA-7230



Введение

             Новая система хранения данных от Maxtronic отличается от предшествующих совершенно новым конструктивным исполнением. В корпусе размером 2U может быть размещено сразу до 12 3.5" SATA дисков. Принципиально изменен и подход к компоновке корпуса, позволяющий теперь замену любого элемента устройства без разборки корпуса.

Спецификация и краткое описание



Поддерживаемая организация RAID

RAID 0 (striping),
RAID 1 (mirroring), RAID 0+1 (stripe + mirror)
RAID 3 (data striping + dedicated parity drive)
RAID 5 (data + parity striping)

RAID 30 (data striping + dedicated parity drive+mirror)
RAID 50 (mirror+data + parity striping)

NRAID (независимый диск)

Поддержка "горячего" резервирования дисков

Есть

Высота в стойке 2U
Количество жестких дисков 12
Поддерживаемые интерфейсы SerialATA (Ultra ATA/100, Ultra ATA/66, Ultra ATA/33 при наличии переходника)
Внешний интерфейс Ultra320 LVD SCSI
Процессор Intel 80321 (64-bit RISC процессор 600MHz)
Кэш 256 MB DDR SDRAM,  расширяется до 1 GBytes
Максимальная емкость SATA диска Не ограничена (48-bit LBA режим поддерживается)
Управление С лицевой панели с помощью кнопок и двухстрочного LCD индикатора, с компьютера, к которому подключена стойка по SCSI или COM интерфейсу , через внутреннюю локальную сеть или Internet по Ethernet интерфейсу.
Питание Два  блока питания по 460 W каждый с горячей заменой с вентилятором в каждом блоке
Охлаждение Два "турбинных" вентилятора с "горячей" заменой
Габариты, мм 88 (высота) X 485 (ширина) X 555 (глубина)
Вес (без дисков) 26.0 кг
Комплект поставки SA-7230, SCSI кабели (один VHDCI - HD 68, другой HD68 - HD 68), COM кабель, крепеж, ключи, терминатор, комплект ПО, руководства пользователя по аппаратной и программной части.

SA-7230 подключается к любому SCSI контроллеру, имеющему внешний разъем. На самом SA-7230 есть четыре SCSI разъема (т.е. 2 SCSI канала), что позволяет устанавливать несколько SA-7230 цепочкой в одной стойке и подключать их к одному или двум контроллерам/компьютерам. Эта особенность дает возможность использовать стойку SA-7230 (или несколько стоек) с двумя компьютерами одновременно. Терминирование SA-7230 включается/выключается с помощью кнопок управления, по умолчанию терминирование выключено. Также можно использовать активный терминатор, входящий в комплект поставки.

Поскольку используется обычный SCSI контроллер для подключения SA-7230, никаких драйверов устройство не требует и не привязано тем самым к какой-либо операционной системе. Достаточно иметь драйвер SCSI контроллера. SA-7230 поддерживает, кроме собственно горячей замены, также и горячий резерв (HotSpare). Кроме этого, возможно расширение (Expand) RAID массива добавлением дополнительных дисков также без прекращения работы системы.

Для диагностики и настройки SA-7230 можно использовать любой компьютер, подключившись к ней по COM порту. Также возможна удаленная диагностика устройства через SCSI интерфейс с помощью прилагаемого программного обеспечения под различные Windows. Если необходимо удаленное управление любыми параметрами стойки, то возможно подключение в сеть Ethernet через разъем на задней стенке стойки и с использованием прилагаемого программного обеспечения.
     С помощью любого из описанных выше способов доступа и управления возможно:

  1. Конфигурировать RAID массив (массивы)

  2. Выбирать режим работы - кластер, два компьютера, один компьютер и т.п.

  3. Устанавливать SCSI ID, LUN и т.п.

  4. Диагностировать:

    1. Неисправность жесткого диска

    2. Проводить детальное тестирование жесткого диска с помощью встроенных  процедур Disk Self Test и Disk Scrubbing.

    3. Неисправность блока питания

    4. Плохие сектора на жестких дисках (система автоматически исключает такие сектора из работы, но предупреждает об их наличии и желательности, но не необходимости, замены диска)

    5. Все напряжения питания

    6. Температуру каждого жесткого диска

    7. Скорость вращения вентиляторов охлаждения

Варианты использования и подключения

Несмотря на относительно низкую стоимость, SA-7230 имеет несколько вариантов подключения как внешнего устройства хранения. В SA-7230 есть возможность создавать до 8 RAID массивов, причем конфигурация одного массива никак не зависит от другого. Итак, возможные варианты:

  1. В качестве массива данных для кластерной системы. В этом случае два сервера могут иметь доступ к одним и тем же данным.

  2. Как независимые хранилища данных для двух серверов (или просто компьютеров). В этом варианте каждый компьютер может использовать свои RAID массивы и "видеть" только их.

  3. До 8 как бы физических SCSI дисков на одном компьютере. В этом случае компьютер "видит" определенное вами количество SCSI дисков.

Конструкция

     Конструкция SA-7230 полностью отличается от других систем Maxtronic для монтажа в стойку. Посмотрите на заднюю панель:

Обратите внимание на невыпадающие винты - с их помощью крепятся все важные узлы устройства (кроме блоков питания, удерживаемых защелками). Можно, не прибегая к помощи специального инструмента, вынуть блок интерфейсов, любой вентилятор и блок центрального процессора. Конструктив 2U также потребовал применения "турбинных" и очень мощных вентиляторов.

Скорость вращения вентиляторов регулируется в зависимости от температуры платы центрального процессора и жестких дисков.

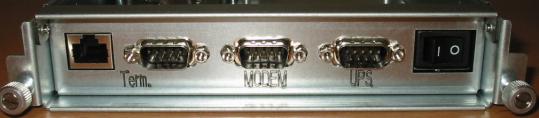

К уже ставшими привычными разъемами для подключения Ethernet и терминала по RS-232 (COM) добавились разъемы для подключения внешнего факс-модема и блока бесперебойного питания.



SA-7230 имеет откидывающуюся лицевую панель, запирающуюся на ключ для защиты от несанкционированного доступа. Открыв панель, пользователь получает доступ к лоткам с жесткими дисками.

Каждый лоток для жесткого диска имеет кнопку, после нажатия на которую откидывается ручка для "выдергивания" лотка.

Такая конструкция довольно удобна и надежна, несмотря на высокую плотность размещения дисков в устройстве.

Заключение

        Новый конструктив позволяет в габарите 4U разместить 2 системы общей емкостью 24 диска и достичь емкости до 9 терабайт с использованием 400 гигабайтных дисков. Для многих задач, требующих высокой плотности хранения данных и возможности высокоскоростного доступа к данным, применение SA-7230 будет наиболее оптимальным.
        Краткий вывод - для хранения больших массивов данных с быстрым произвольным доступом вряд ли существует лучшее по соотношению цена/качество/надежность устройство.
