ASUSTeK серия P2L97

Материнские платы ASUSTeK P2L97, P2L97-S, P2L97-DS

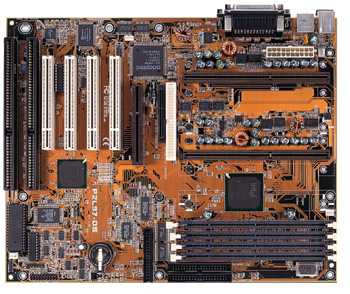

Фотография модели P2L97-DS (86 kB)
Наши комментарии

Процессор: Intel Pentium II Processor (233Mhz-333MHz), два процессора Pentium II для модели P2L97-DS

  • Сопроцессор: Внутренний сопроцессор Pentium II

  • Набор микросхем: Intel's 440LX AGPset с подсистемой ввода/вывода.

  • Слоты расширения: 5 слотов PCI, 2 слота ISA и один слот интерфейса AGP

  • Поддержка AGP: 1 слот на 66MHz/133MHz с питанием 3.3V.

  • Кэш-память: В соответствии с установленной на картридже процессора 512 Kb или 256 Kb конвейрно-пакетной кэш-памяти

  • Память: Три 168-выводных слотов DIMM, поддерживающих планки по 8, 16, 32, 64, или 128MB памяти с питанием 3.3V EDO DRAM или SDRAM общей емкостью до 384MB, а для модели P2L97-DS четыре слота общей емкостью до 512 Mb с поддержкой режима ECC.

  • Ввод/вывод: 1 накопитель на гибких дисках, 2 последовательных порта (совместимых с 16550), 1 параллельный порт (с поддержкой режимов ECP и EPP), интерфейс инфракрасного порта IrDA TX/RX (поставляется отдельно)

  • Каналы IDE: Два канала IDE с поддержкой до UltraDMA/33, включая поддержку устройств типа a:drive и Iomega ZIP и загрузку с них. Объем IDE жестких дисков более 8.4GB.

  • Другие интерфейсы: Контроллер SCSI до Ultra Wide SCSI на базе контроллера Adaptec AHA-7880 в моделях P2L97-S и P2L97-DS.

  • Питание: Общее: источник питания стандарта ATX; установленный на плате преобразователь, вырабатывающий от 1.8V до 3.5V.

  • BIOS: Award AGP BIOS с поддержкой ACPI, DMI, Green, Plug and Play режимов, 1M-bit Flash-память в модели P2L97 и 2Mbit в моделях P2L97-S и P297L-DS.

  • Форм-фактор: ATX стандарт, 19.1cm x 30.5cm, выведено на заднюю стенку корпуса - 2 x USB порта, 1 x PS/2 порт клавиатуры,1 x PS/2 порт мыши,1 x параллельный порт, 2 x COM порта.

  • Аппаратная диагностика: Выполненные аппаратно возможности диагностирования:

    • температуры собственно материнской платы, кристалла процессора

    • скорости вращения вентилятора процессора

    • всех напряжений питания на плате

    • скорости вращения вентилятора блока питания и температуры внутри блока питания.

  • Программное обеспечение: При установке прилагаемого на CD-ROM к материнской плате программного обеспечения Intel LanDesk Client Manager Software (LDCM) возможно удаленное и локальное диагностирование компьютера, а также его включение/выключение.

Наши комментарии: Это были первые материнские платы от ASUSTeK, которые не требовали конфигурирования перестановкой джамперов на плате и могут быть программно установлены на требуемый тип процессора, частоту шины и т.п. Единственный джампер служил для очистки CMOS памяти BIOS. BIOS имеет защиту от неправильной установки - если система не стартовала, то автоматически BIOS будет использовать значение частоты при последнем успешном запуске. По умолчанию BIOS устанавливает значение тактовой частоты в 100 MHz (обращаем внимание на то, что это именно частота процессора, а не шины. Установка параметров для процессора выполняется при этом в разделе "BIOS FEATURES SETUP". Но при выпуски новых версий плат, ASUS почему-то отменил программные установки и снова стал использовать джамперы для установки частоты и множителя. Хотя добавлена тактовая частота системной шины 100 MHz, решение об изменении никак не комментируется. По нашему мнению, это вызвано попытками многих пользователей "разогнать" компьютер до возможных и невозможных значений.
