ASUSTeK P6UP5

P/I-P65UP5


Эта плата достаточно необычна для фирмы ASUSTeK. Собственно материнская плата не привязана к типу процессора. В нее устанавливается либо процессорный модуль на два процессора Pentium, либо процессорный модуль на два Pentium Pro. Этот модуль устанавливается в корпус как обычная PCI карта полного размера.

CPU модуль

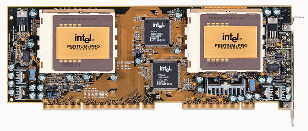

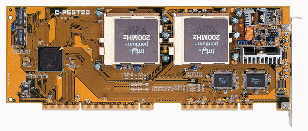

C-P6ND CPU модуль для Pentium Pro на базе чипсета 440FX C-P55T2D CPU модуль для Pentium на базе чипсета 430HX

Шины

  • PCI (5 слотов) and ISA (4 слота)

Память

  • 8 72- контактных SIMM слотов с поддержкой от 8MB до 512MB

  • Допускается использование 4/8/16/32/64MB 72-х контактные SIMM модули Fast Page Mode или EDO DRAM (для поддержки режима исправления одиночных сбоев в памяти - ECC - требуется использование модулей памяти с истинной четностью)

Ввод/вывод

  • 1 контроллер флоппи-дисководов (до 2.88MB, режим Japan 3 поддерживается)

  • 2 последовательных порта (совместимы с 16550)

  • 1 паралельный порт (поддерживает режимы ECP, EPP)

  • Поддерживает работу с дополнительным инфракрасным портом IrDA TX/RX (само устройство приема/передачи данных в стандартный комплект поставки не входит)

Контроллер IDE

  • 2 x PCI Bus Master IDE канала (до 4 IDE устройств) Поддержка PIO Mode 3 & 4 DMA Mode 2

Слоты расширения

  • 1 слот для процессорного модуля (только для процессорных модулей ASUS)

  • 4 слота PCI и 3 ISA + 1 разделяемый ISA/PCI

  • 1 ASUS MediaBus слот Rev. 2.0 (1 x PCI совместно с одним разъемом шины MediaBus, раработанной фирмой ASUSTeK Computers и применяемой ТОЛЬКО на ее материнских платах)

BIOS (Base Input Output System - Базовая Система Ввода/Вывода)

  • Award Pentium PCI BIOS с поддержкой DMI, Green, стандарта Plug and Play

  • NCR PCI SCSI BIOS - поддерживает SCSI контроллеры на базе микросхемы NCR810, например ASUS SC-200

  • 1M-bit Flash EPROM, позволяющая программно обновлять BIOS

Ввод/вывод

  • 1 контроллер флоппи-дисководов (до 2.88MB, режим Japan 3 поддерживается)

  • 2 последовательных порта (совместимы с 16550)

  • 1 паралельный порт (поддерживает режимы ECP, EPP)

  • Поддерживает работу с дополнительным инфракрасным портом IrDA TX/RX (само устройство приема/передачи данных в стандартный комплект поставки не входит)



На крепежной планке процессорного модуля установлены разъемы под клавиатуру и мышь PS/2.

Типоразмер

  • 3/4 Baby AT форм-фактор 27.2cm x 22.2cm (10.7" x 8.7")
