Intel SC5200 (Hudson-III)

Спецификация

     Серверная платформа Intel SC5200 (она называется у Intel также как Hudson-II) предназначена для двухпроцессорных конфигураций на базе процессоров Intel Pentium IV Xeon. В этом материале будет предложено описание максимального варианта конфигурации подобной платформы, т.е. с двумя источниками питания и корзинами под жесткие диски с горячей заменой. Технические характеристики платформы сведены в таблицу:

Количество 5.25" отсеков под CD-ROM, стриммер и т.п.

3 (если установлена вторая корзина, иначе 5)

Количество 3.5" отсеков 1 FDD и 1 slim отсек для магнитооптики, стримера и т.п.
Минимально поставляемое в комплекте количество вентиляторов 5
Максимально возможное количество вентиляторов 5
Источники питания 2 по 650 Вт
Базовое устанавливаемое количество жестких дисков с возможностью горячей замены  до 5
Максимально допустимое количество устанавливаемых жестких дисков с возможностью горячей замены  до 10
Индикация на лицевой панели Питание, активность сети, активность жестких дисков, сбой системы
Разъемы на лицевой панели USB, USB+Serial для стоечного исполнения
Конструктивное исполнение Настольное или под 19" стойку
Требуемая глубина стойки для варианта под 19" стойку   800 мм
Габариты
В настольном исполнении   444х220х680 мм
В стоечном исполнении  220х430х650 мм

           Корзина под жесткие диски с возможностью горячей замены рассчитана на 5 жестких дисков с 80-выводным SCA интерфейсным разъемом и в корпусе может быть установлено 2 таких корзины. Корзина имеет собственный встроенный блок диагностики в соответствии со спецификацией SAF-TE и устанавливается под Windows 2000 Server, например, как самостоятельное устройство:



Конструкция

     Конструкция платформы понятна из фотографий ниже (установлена материнская плата Intel SDS2):



Вид со снятой крышкой платформы 5200 в полном варианте



Вид со снятой крышкой платформы 5200 в базовом варианте



Вид на один из процессоров Xeon



Вид на внутренние вентиляторы горячей замены

Внутренние вентиляторы легко вынимаются для чистки без остановки сервера

Вид на разъемы подключения вентилятора

Так же легко снимаются вентиляторы на задней стенке.



Вид со стороны задней стенки

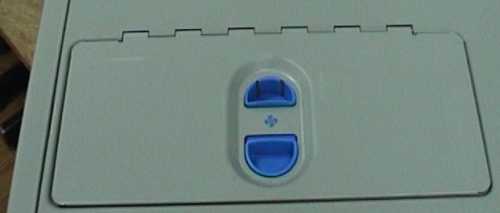

Вид сверху - видна дверца для доступа к вентиляторам



Вид с открытой крышкой для доступа к вентиляторам



Так выглядит SC5200 в стоечном и настольном исполнении

      SC5100 выпускается в трех вариантах:

  1. Упрощенный, или как принято сейчас говорить, бюджетный вариант (SC5200 Base). Используется тот же корпус, но один источник питания на 450 Вт. Никаких отсеков под жесткие диски с горячей заменой нет. Можно установить до 8 обычных жестких дисков как с IDE, так и со SCSI. Для этого варианта SC5100 Intel выпустил специальную материнскую плату SE7500CW2. На SC5100 base правильнее всего строить небольшие сервера, причем лучше всего на IDE RAID массивах, так как плата Intel SE7500CW2 не имеет встроенного SCSI контроллера, но имеет встроенный IDE RAID контроллер от Promise PDC20267. Стоимость SC5100  Base всего около $420, что сравнимо с аналогичными моделями малоизвестных производителей.

  2. Настольный вариант (SC5200 Hot-Swap, Redundant Power). Стандартный вариант исполнения с 2 источниками питания с горячей заменой и корзиной под 5 жестких дисков с горячей заменой. Рассчитан на применение материнской платы Intel SHG2. Позволяет создавать сервера подразделений среднего размера. Стоимость от $820.

  3. Стоечный вариант. Отличается от варианта 2 только конструктивным исполнением и наличием COM порта на лицевой панели. Стоимость от $920.

Используемые материнские платы

SE7500

      Недорогая материнская плата, предназначенная для установку в платформу SC5200 base. Параметры:

  • До двух процессоров Intel Pentium IV Xeon 512 kBytes cache

  • 4 GBytes registered ECC DDR200/266 SDRAM

  • Два PCI-X 100 MHz/64 bit слота расширения, один PCI-X 133MHz/64 bit и два с обычным PCI

  • Три независимые PCI шины

  • Chipset - Intel 7500

  • В варианте SCSI комплектуется контроллером LSI Logic 53C1000 Ultra160 SCSI

  • Сетевая карта - Intel® PRO/100+ Server

SHG2

      Полнофункциональная серверная плата, предназначенная для установки в корпуса SC5200 Hot-Swap  Redundant Power. Параметры:

  • До двух процессоров Intel Pentium IV Xeon 512 kBytes cache

  • 12 GBytes registered ECC DDR200/266 SDRAM

  • Два PCI-X 100 MHz/64 bit слота расширения, один PCI-X 133MHz/64 bit и два с обычным PCI

  • Три независимые PCI шины

  • Chipset - ServerWorks* Grand Champion* LE

  • Сетевые карты - Две Intel® PRO 82544GC Server Ethernet Controller

  • SCSI - Adaptec AIC7899W двухканальный Ultra320 SCSI контроллер

  • В комплекте программа Intel® SMaRT Tool Module для Server Board SHG2

SE7501HG2

Полнофункциональная серверная плата, предназначенная для установки в любые корпуса серии SC5200. Параметры:

  • До двух процессоров Intel Pentium IV Xeon 512 kBytes cache 400/533 MHz шина

  • 12 GBytes registered ECC DDR266 SDRAM

  • Два PCI-X 100 MHz/64 bit слота расширения, один PCI-X 133MHz/64 bit и три с обычным PCI

  • Три независимые PCI шины

  • Chipset - Intel E7501

  • Сетевые карты - Две Intel® PRO 82546EB Gigabit Server Ethernet Controller

  • SCSI - Adaptec AIC7902W двухканальный  Ultra320 SCSI контроллер

SE7501BR2

Серверная плата, предназначенная для установки в любые корпуса серии SC5200. Параметры:

  • До двух процессоров Intel Pentium IV Xeon 512 kBytes cache 400/533 MHz шина

  • 8 GBytes registered ECC DDR266 SDRAM

  • Четыре PCI-X 100 MHz/64 bit слота расширения и два с обычным PCI

  • Три независимые PCI шины

  • Chipset - Intel E7501

  • Сетевые карты - Один Intel® PRO 82550PM 10/100 Ethernet Controller и  Intel® PRO 82540EM Gigabit Ethernet Controller

  • SCSI - Adaptec AIC7901W одноканальный Ultra320 SCSI контроллер



Немного о Hyper-Threading

    На самом деле одним из основных преимуществ новой линейки серверных платформ от Intel, является поддержка технологии Hyper-Threading. В чем суть новой технологии? Она очень проста - в каждом процессоре появляется возможность обработки нескольких потоков данных одновременно. Для того, чтобы операционная система  могла использовать эту возможность, с точки зрения внешнего мира один процессор с поддержкой Hyper-Threading виден как два процессора. Если установить Windows 2000 Server на компьютер с двумя такими процессорами, то она увидит четыре процессора. Именно в процессорах Xeon эта технология появилась впервые. Скриншот экрана Windows 2000 Server, снятый нами с экрана сервера на платформе Intel SC5200 с двумя физическими процессорами Intel Xeon, иллюстрирует эту технологию в действии:

     Microsoft в своем официальном документе объявила о поддержке технологии Hyper-Threading в своих серверных операционных системах, поэтому никаких дополнительных программ, патчей и т.п. не требуется.
     Операционная система получает информацию о количестве установленных в системе процессоров от BIOS материнской платы, поэтому BIOS в материнских платах должен поддерживать Hyper-Threading технологию согласно соответствующей спецификации от Intel. Безусловно, Hyper-Threading даст прирост в производительности меньший, чем при применении двух процессоров, поскольку при использовании двух физических процессоров у каждого есть своя кэш-память, свои возможности по доступу к общим ресурсам и т.п. Но, тем не менее, этот прирост весьма заметен, что вполне достаточно с учетом отсутствия дополнительных затрат на "третий" и "четвертый" процессор.


Комментарии

     По сравнению с предыдущей моделью, SC5100,  новая платформа (за исключением базовой конфигурации) претерпела ряд существенных изменений. Полностью измена конструкция корпуса с точки зрения его охлаждения. Несмотря на то, что платформа рассчитана процессоры Intel Xeon, изготовленные по 0.13 mkm технологии, их охлаждение сделано очень качественно и с большим запасом. Все вентиляторы (кроме процессорных) рассчитаны на горячую замену без остановки сервера. Это очень удобно, поскольку вентиляторы часто забиваются пылью. Скорость вентиляторов меняется BIOS материнской платы в зависимости от температуры внутри корпуса.
     Поскольку новая платформа рассчитана на работу с объемом памяти до 12 GBytes и процессорами частотой до 3 GHz, то она может использоваться для решения более серьезных задач, чем платформы серии 5100 (Hudson-II).
     По состоянию на сегодняшний день, сервера на базе серверных платформ от Intel представляют собой разумный компромисс между ценой и качеством. Платформы Intel не уступают по своим параметрам продукции известных производителей серверов, но сервера на их основе значительно (не менее чем вдвое) уступают им по стоимости. Поскольку проблемы охлаждения жестких дисков, устойчивости блоков питания к перепадам напряжения, диагностики неисправностей решены в этих платформах не менее грамотно, чем в brand name серверах, то смысла платить вдвое больше практически за такой же сервер, но с громким именем на корпусе нет.
