Intel SC5000 (Hudson)

Спецификация

     Серверная платформа Intel SC5000 (она называется у Intel также как Hudson) предназначена для двухпроцессорных конфигураций на базе процессоров Intel Pentium III или Xeon. В этом материале будет предложено описание максимального варианта конфигурации подобной платформы, т.е. с двумя источниками питания и корзинами под жесткие диски с горячей заменой. Технические характеристики платформы сведены в таблицу:

Количество 5.25" отсеков под CD-ROM, стриммер и т.п.

3

Количество 3.5" отсеков 1 (только для FDD)
Минимально поставляемое в комплекте количество вентиляторов 3
Максимально возможное количество вентиляторов 5
Источники питания 2 по 350 Вт
Базовое устанавливаемое количество жестких дисков с возможностью горячей замены  до 5
Максимально допустимое количество устанавливаемых жестких дисков с возможностью горячей замены  до 10
Индикация на лицевой панели Питание, активность сети, активность жестких дисков, сбой системы
Конструктивное исполнение Настольное или под 19" стойку
Требуемая глубина стойки для варианта под 19" стойку   800 мм
Габариты
В настольном исполнении   444х220х660 мм
В стоечном исполнении  220х430х650 мм

      В принципе в платформу может быть установлена любая материнская плата ATX форм-фактора, но все преимущества платформы будут полностью реализованы только при использовании двухпроцессорных материнских плат от Intel.
      Корзина под жесткие диски с возможностью горячей замены рассчитана на 5 жестких дисков с 80-выводным SCA интерфейсным разъемом и в корпусе может быть установлено 2 таких корзины. Корзина имеет собственный встроенный блок диагностики в соответствии со спецификацией SAF-TE и устанавливается под Windows 2000 Server, например, как самостоятельное устройство:



Конструкция

     Конструкция платформы понятна из фотографий ниже (установлена материнская плата Intel STL2):



Вид сверху со снятой крышкой

  где

  1. Блок вентиляторов охлаждения корзин

  2. Гнезда под оперативную память

  3. Разъем встроенного SCSI контроллера

  4. 2 процессора

  5. Кассета с двумя блоками питания горячей замены

  6. Дополнительный вентилятор

  7. RAID контроллер

  8. Вентилятор охлаждения блока питания

Вид со стороны задней стенки

где:

  1. Два блока питания

  2. Дополнительный вентилятор

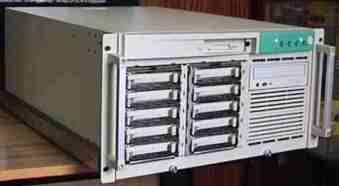

Так выглядит SC5000 в стоечном исполнении
На этом снимке одна и та же платформа снята в двух конструктивных вариантах: настольном и стоечном.

      Базовый вариант конструкции - настольный. Но достаточно приобрести Hudson pedestal-to-rack conversion kit (AHDRACK), как настольный вариант легко и изящно преобразуется в стоечный. Причем это не означает простое привинчивание крепежа для стойки. Корзины для дисков, 5.25" отсеки поворачиваются на 90 градусов, заменяется лицевая панель и сервер выглядит так, как будто именно под стоечный вариант он и был изготовлен. Рельсы в стоечном варианте телескопические, поэтому платформу можно легко выдвинуть из стойки для обслуживания, не снимая со стойки совсем.

Комментарии

       По состоянию на сегодняшний день, сервера на базе серверных платформ от Intel представляют собой разумный компромисс между ценой и качеством. Платформы Intel не уступают по своим параметрам продукции известных производителей серверов, но сервера на их основе значительно (не менее чем вдвое) уступают им по стоимости. Поскольку проблемы охлаждения жестких дисков, устойчивости блоков питания к перепадам напряжения, диагностики неисправностей решены в этих платформах не менее грамотно, чем в brand name серверах, то смысла платить вдвое больше практически за такой же сервер, но с громким именем на корпусе нет.
