Pinnacle Pro-One -  комплект под нелинейный видеомонтаж для аналоговой и  цифровой видеоаппаратуры



Пролог

       Очередное изделие на базе популярного (очевидно, за отсутствием иных) кодека C-Cube DVExpress MX25. Совершенно очевидно, что некоторые возможности платы Matrox RT2500 не давли спокойно спать руководителям компании Pinnacle и поэтому на свет появился модернизированный вариант DV500 - Pro-One.

Справочные данные

       Технические характеристики (с www.pinnaclesys.com):

  • Поток видеоданных - два потока данных DV видео (25 Mбит в секунду на поток)

  • Частота кадров 30/25 кадров, 60/50 полей в секунду (NTSC/PAL)

  • Запись и воспроизведение в реальном времени. 720x480 (NTSC) или 720x576 (PAL/SECAM) с выборкой 4:1:1 YUV (NTSC) или 4:2:0 YUV (PAL), true color

  • Видео входы:

    1 x композитный (CVBS), RCA ("тюльпан"),
    1 x S-Video (Y/C) mini DIN
    2 x IEEE-1394 (FireWire/iLink) внешних с разъемами на шесть контактов
    1 x IEEE-1394 (FireWire/iLink) внутренний с разъемом на шесть контактов

  • Видео выходы:

    1 x композитный (CVBS), RCA ("тюльпан"),
    1 x S-Video (Y/C) mini DIN
    2 x IEEE-1394 (FireWire/iLink) внешних с разъемами на шесть контактов
    1 x IEEE-1394 (FireWire/iLink) внутренний с разъемом на шесть контактов

  • Поддерживаемые стандарты видео: NTSC, PAL

  • Форматы видео: DV, Digital8, DVCPro, S-VHS, Hi8, VHS, Video8

  • Настраиваемые параметры: яркость, контрастность, цветность

  • Эффекты реального времени: 2-х канальный микшер с обработкой разрядов в реальном времени - для переходов, фильтров, звука и видео

  • Поддержка режимо видео оверлея: Просмотр видео в реальном времени на мониторе компьютера

  • Звуковые входы/выходы: вход: Stereo, 2xRCA ("тюльпан"); выход: Stereo, 2xRCA ("тюльпан")

  • Выход mini-Jack под обычные компьютерные колонки.

  • Уровень входного сигнала: 0dB, -20dB, переключаемый

Комплект поставки

        В комплект поставки Pro-One входят:

  1. Собственно плата

  2. Кабель IEEE-1394 6/4

  3. Устройство для подключения внешних  источников аудио/видео сигналов, которое называется у Pinnacle Systems "blue box" (голубая коробка).

  4. Программное обеспечение:

    • Adobe - Premiere 6.0 полная версия - всем известный и широко популярный в нашей стране видеоредактор

    • Pinnacle Systems -   Alpha Magic - большой набор градиентных  2D переходов

    • Smart Sound Quick Tracks - программа для создания музыкального фона создаваемых фильмов, предлагает массу лицензионно чистых фрагментов музыки, которые можно закольцевать в петли.

    • Pinnacle Systems - TitleDeko - Также широко известная титровальная программа, прилагаемая Pinnacle Systems ко многим своим продуктам. Предлагает очень широкие возможности по созданию титров.

    • Pinnacle Systems - Impression DVD SE - программа создания Video CD и DVD дисков. Обладает богатыми возможностями по созданию интерактивных  меню, различных сервисов и т.п.

    • Pinnacle Systems - Hollywood FX RT - Большая коллекция 3D переходов как plug-in к Premiere, требует аппаратной поддержки 3D графики (DirectX 3D).

  5. Операционные система - только Windows 98 SE или Millenium.

Аппаратная часть



Плата Pinnacle Pro-One

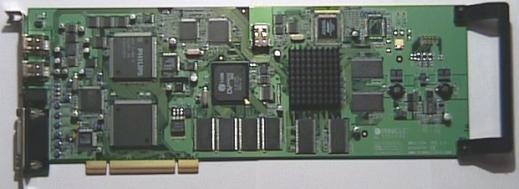

       Как видно по фотографиям, на плате Pro-One установлены такие основные (по сути) микросхемы:

  • Intel 21152-AB - Мост PCI-to-PCI, предназначенный для снижения нагрузки на шину PCI компьютера. Все устройства на DV500 подключены к PCI через этот мост и, поэтому, занимают только одно прерывание (что правильно).

  • Philips SAA7114H - мультисистемный декодер. Именно на эту микросхему заведены аналоговые видеовходы.

  • Philips SAA7146A - получает декодированные видеосигналы с SAA7114H, аудиопоток с Crystal CS4231A и передает далее системе по шине PCI.

  • C-Cube DVExpress MX25 - самая интересная по функциональному назначению микросхема. Вместе с 8 MBytes SDRAM, которые также есть на плате Pro-One, она предназначена как для работы с DV, так и с MPEG-2 и может аппаратно перекодировать DV в MPEG-2. Имеет аппаратные возможности наложения видеоэффектов в реальном времени. Поддерживает два потока видео одновременно.

  • S3 Savage 2000 - под радиатором, по неофициальным данным установлен именно этот кристалл. Судя по всему, он и отвечает за отрисовку трехмерных эффектов в реальном времени. Рядом с ним находится видеопамять для Savage 2000.

      Контроллер интерфейса IEEE-1394 по-прежнему на наборе от Texas Instruments, аналогичный используемым в обычных контроллерах. По сравнению с DV500 добавился только внутренний разъем.
      Для подключения внешних аналоговых входов/выходов предназначен так называемый blue box:

DV500 bluebox

     Он подключается к основной плате через обычный разъем (аналогичный разъему для подключения джойстика на звуковой карте). Кроме этого, был добавлен аудиовыход на самой плате, очевидно для более удобного прослушивания звука на обычных компьютерных колонках

Первые впечатления

  • Pinnacle изменила программу DVTools для захвата видео с цифровой видеокамеры. Ее вид можно посмотреть на рисунках снизу:

     Появилось разбиение на сцены как по тайм-коду, так и по изменению сцен.

  • Действительно, по тем трехмерным переходам, которые входят в Hollywood FX RT real-time есть и работает. Другое дело, что как и у Matrox сами по себе трехмерные переходы не имеют частого применения в серьезных проектах.

Заключение

      Большинство улучшений и нововведений действительно полезны. Но то, что стоимость платы стала выше на $400, а работать с ней нельзя под Windows 2000/XP есть существенно сдерживающий желание приобрести эту плату фактор. Поэтому надо ожидать дальнейших действий Pinnacle как по снижению цены, так и по поддержке Windows 2000/XP.
