Seiko InkLink Handwriting System



Введение

     Несмотря на повсеместное распространение компьютеров, постепенное отвыкание граждан от ручек и карандашей и привыкание их к клавиатуре компьютера, во многих случаях человеку удобнее нарисовать или написать что-то на обыкновенной бумаге. Специалисты известной компании Seiko решили совместить удобства и скорость рукописного ввода с компьютером, причем как обычным, так и наладонным (handheld), придумав устройство под названием InkLink.

Техническое описание

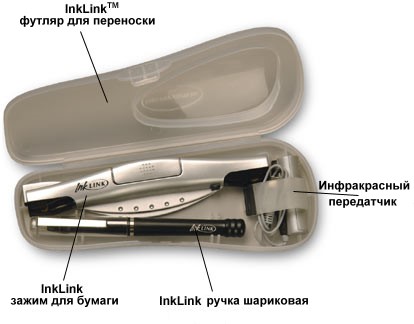

    Seiko InkLink устроено просто, можно даже сказать примитивно. На рисунке ниже можно увидеть из каких блоков состоит устройство.

  1. Зажим для бумаги. Название "зажим" в данном случае весьма условно. На самом деле именно этот блок принимает информацию от ручки и отправляет ее в компьютер по USB интерфейсу. Но выглядит он как зажим и действительно, в него зажимается обычная бумага, до 50 листов одновременно.

  2. Ручка шариковая. Конечно, это не совсем обычная ручка. В нее вставляются три недорогих часовых батарейки (входят в комплект поставки) и шариковый стержень.

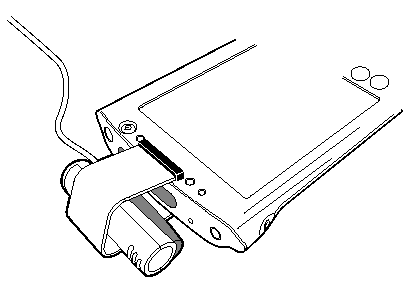

  3. Инфракрасный передатчик. Он нужен в том случае, есть вы используете InkLink с каким-либо ручным (наладонным) компьютером. Передатчик просто надевается на такой компьютер и соединяется с зажимом для бумаги, как показано на рисунке. Для питания InkLink в этом варианте использования прямо в передатчик вставляется стандартная пальчиковая батарейка (входит в комплект поставки).

Комплект поставки

  • InkLink зажим для бумаги (Data Clip)

  • Шариковая ручка (Electronic Pen)

  • 3 на 1.5 V часовые батарейки

  • Шариковый стержень, у Seiko названный голубым чернильным картриджем (Blue Ink Cartridge). Этот стержень обнаружен нами в обычных московских магазинах канцтоваров, причем почему-то по стоимости раз в 5 дешевле чем у Seiko. Проверили - работает.

  • Инфракрасный передатчик

  • AAA батарейка

  • USB кабель

  • Футляр для переноски

  • CD-ROM с программным обеспечением под любые Windows, Palm OS и Pocket PC.

  • Краткое руководство по подключению



Принцип действия

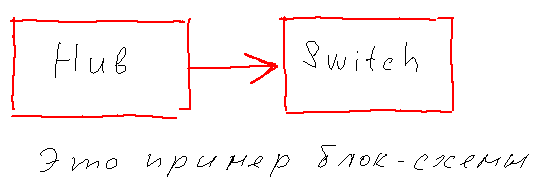

    Пользоваться InkLink действительно не просто, а очень просто. Зажимаете бумагу зажимом (строго говоря, это делать не обязательно, но так намного удобнее), берете в руку ручку и пишете, что хотите. Поскольку шариковый стержень металлический, то только при нажатии ручки на бумагу замкнется контакт внутри ручки и данные о положении шарика в стержне будут передаваться в компьютер. Результат будет выглядеть так, например (перенос рисунка в компьютер очень точный, поэтому, если почерк не ахти какой, то увы, его дефекты на экране будут еще более заметны, чем на бумаге):

5 дырочек на зажиме для бумаги на самом деле есть функциональные кнопки, функции которых могут быть произвольно настроены. Ткнув ручкой в нужную дырку, можно сохранить рисунок или отправить его по электронной почте. Поскольку данные передаются только после нажатия ручкой на бумагу (т.е. так же как и при обычном письме ручкой), возможность передачи ложной информации исключена - только то, что вы напишете или нарисуете на бумаге, окажется в компьютере.

Программное обеспечение из комплекта поставки позволяет:

  • "Писать" как на разлинованном листе, так и на чистом.

  • Стирать любые ваши движения ручкой (понятно, что на бумаге это не получится)

  • Писать на бумаге как любого из стандартных размеров, так и с произвольным размером.

  • Одним щелчком мыши отправлять e-mail с прикрепленным рисунком, который был только что нарисован ручкой

  • Использовать как разлинованный лист в качестве фона, как показано на рисунках, так и "чистый" лист.

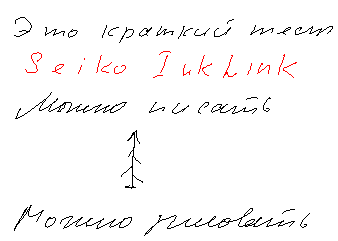

  • Менять толщину линии и цвет рисунка, вводимого в компьютер. На бумаге все будет нарисовано, конечно, цветом шарикового стержня, а в компьютере может выглядеть так, например:

  • Экспортировать рисунок как в своем формате .ink, так и в стандартных, png, jpg или bmp, причем требуемое разрешение можно задавать самому.

  • Каталогизировать все рисунки в созданные вами же разделы некоего большого блокнота.

  • В Pocket PC использовать программу для рукописного распознавания английского текста.

  • Напечатать рисунок на принтере.

Сферы применения

На наш взгляд, у InkLink есть несколько сфер применения, в которых они незаменимы:

  • Службы технической поддержки - нарисовать и отправить e-mail со схемой подключения чего-либо очень часто намного проще, чем длинно объяснять по телефону.

  • Чтение лекций и презентаций в аудиториях, оборудованными компьютерами и проекторами. Использовать бумагу вместо доски просто удобнее, кроме того, все, что преподаватель пишет, он может просто отдать (разослать) студентам в виде файлов.

  • Для ввода в наладонный компьютер подробной графической информации, которую часто невозможно нарисовать на его собственном экране.

  • Для участников различных заседаний - нужный текст или схема может быть немедленно роздана всем участникам или отправлена им на почту. Кроме этого, если у участников совещания есть с собой портативные компьютеры, то все заметки, сделанные во время совещания, могут быть в нем сохранены.
