Creative Sound Blaster Live! Platinum

Creative Sound Blaster Live! Platinum

     Появление этой карты на свет сопровождала массированная рекламная кампания Creative Labs, фактически начатая задолго до начала ее выпуска. Посетителям сайта Creative даже предлагалось принять личное участие в выборе варианта оформления упаковки. Теперь до наш дошел, наконец последний европейский вариант SB Live! Platinum и можно оценить, заслуживает ли она серьзного интереса или нет. Кстати, европейский вариант поставки SB Live! Platinum (именно он поступает в Россию по официальным каналам), с нашей точки зрения, лучше американского, так как на Live! Drive II есть оптические входы/выходы и разъемы дополнительного линейного входа.


Platinum card. Top view

    Как видно из фотографии, внешне сама плата практически не отличается от SB Live! и практически совпадает с последними Retail вариантами SB Live - Player, MP3+ и т.д.
Platinum front panel view     Все разъемы золоченые, и, что совершенно правильно сделано (жаль, что только сейчас) - микрофонный вход экранирован.

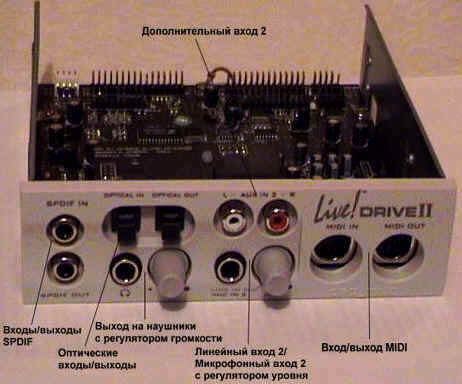

     Основное внешнее отличие Platinum от своей предшественницы - устанавливаемый в свободный 5.25" отсек блок, названный Creative Live Drive II. Блок предназначен для подключения практически любых внешних устройств, включая устройства с оптическим интерфейсом. По фотографии ниже можно легко увидеть все возможные варианты подключения периферии к Live Drive II.


На Live Drive II установлены ряд разъмов, назначение которых пока непонятно, очевидно они зарезервированы под светлое будущее.

Live drive top view

Спецификация:

Отличия в спецификации вызваны, в основном, новым комплектом программ для этой карты, LiveWare 3.0. Это же программное обеспечение предназначено и для обычной карты SB Live!

Системная шина

     PCI версии 2.1

Аудиопро-
цессор EMU10K1
  • аппаратная обработка звуковых эффектов
  • 32-разрядная обработка звука с динамическим диапазоном 192 dB
  • запатентованный 8-ми точечный алгоритм интерполяции звука
  • 48-голосый аппаратный MIDI синтезатор на волновой таблице с 128 GM и GS совместимыми наборами инструментов, а также 10 наборов ударных инструментов
  • цифровой микшер профессионального качества
  • поддержка 32 MB памяти для звука, для которой используется основная память компьютера
  • возможно использование до 1024 инструментов (ограничение определяется компьютером пользователя)

Возможности обработки цифрового звука
  • аппаратный 16-разрядный полный дуплекс
  • 16-ти и 8-ми разрядные стерео и моно режимы
  • воспроизведение через 131 независимый канал (реальное количество каналов жестко связано с производительностью компьютера)
  • аналогово-цифровой преобразователь (АЦП) с частотами дискретизации: 8, 11.025, 16, 22.050, 24, 32, 44.1 и 48 kHz
  • микширование (смешивание) 8-ми и 16-ти разрядных записей
  • полностью цифровой микшер с регулировками тембров и эффектов

Уровень сигнала на линейном выходе


    1.0 Vrms

Диапазон частот


    10Hz...48kHz

Отношение сигнал/шум взвешенное


     96 dB

Гармони-
ческие искажения

     0.002%
Регулировки Главный (master), цифровой звук (wave), микрофон, вход MIDI, аудио CD, линейный вход, вход автоответчика (для модема с голосовыми функциями), динамик компьютера, цифровой вход для CD-ROM, баланс уровней между фронтальными и тыловыми динамиками, тембр по низким и высоким частотам, баланс.

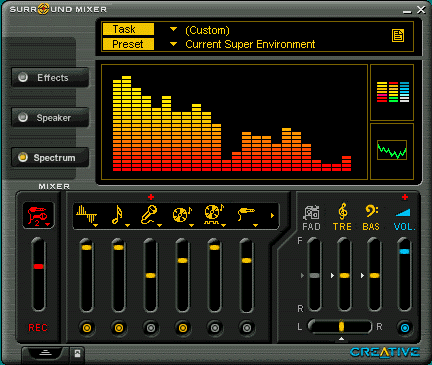

SB Live Platinum Mixer

Это внешний вид микшера SBLive! Platinum.

Аудио входы на самой плате

 Входы, выведенные наружу, для внешних источников
  • аналоговый линейный вход
  • микрофонный вход
  • стандартный MIDI вход на разъеме для джойстика

Входы, расположенные на плате

  • вход для подключения аналогового выхода с CD-ROM
  • вход для подключения цифрового выхода с CD-ROM в стандарте S/PDIF
  • дополнительный линейный вход AUX
  • вход для внутреннего модема (можно подключить только модем с голосовыми функциями)

Аудио выходы с самой платы

 Все выходы выведены наружу
  • выход на фронтальные динамики, к которому также можно подключить наушники (32 Ом)
  • выход на тыловые динамики
  • совмещенный цифровой вход/выход в стандарте S/PDIF, причем с четырьмя каналами звука (фронт/тыл)
  • выход MIDI через разъем джойстика

Аудио входы на блоке Live! Drive II
  • аналоговый линейный вход
  • микрофонный вход с возможностью регулировки уровня звука, он же дополнительный линейный вход также с возможностью регулировки уровня
  • стандартный MIDI вход на DIN разъеме
  • оптический вход в стандарте S/PDIF
  • коаксиальный ("тюльпан") вход в стандарте S/PDIF
  • дополнительный линейный вход с RCA разъемами ("тюльпаны")

Аудио выходы с Live! Drive II
  • выход на наушники с регулятором громкости
  • стандартный MIDI выход на DIN разъеме
  • оптический выход в стандарте S/PDIF с фиксированной частотой дискретизации в 48 KHz
  • коаксиальный ("тюльпан") выход в стандарте S/PDIF с фиксированной частотой дискретизации в 48 KHz

Программное обеспечение
  • MixMan Studio - Программа для развития своего композиторского дара - можно создать свои музыкальные композиции.
  • Cubasis VST  - Полная версия одного из самых известных редакторов для работы с MIDI.
  • Wavelab Lite - программа для работы с оцифрованным звуком. Позволяет записывать, редактировать и т.д. wav файлы.
  • Recycle Lite - программа для работы за ударными инструментами.
  • Aliens versus Predator - полная версия
  • Rollcage - полная версия

Требования к компьютеру

 Процессор не хуже Pentium 133, Windows 95/98 (16, лучше 32 ОЗУ; 72 MB свободного места на диске) или Windows NT (32, лучше 64 ОЗУ; 55 MB свободного места на диске), один свободный PCI слот и один свободный 5.25" отсек под Live Drive II

В комплект поставки, кроме показанных выше составляющих, также входят:

cables_set.jpg (5943 bytes) Набор кабелей для соединения Live Drive II с самой платой, включая разветвитель питания. Также среди кабелей один кабель для подключения аналогового выхода привода CD-ROM и один кабель для подключения CD-ROM по цифровому аудио выходу
optic_cable.jpg (5643 bytes) Оптический кабель для подключения к аппаратуре с оптическими входами/выходами
digital_din_brackets.jpg (5915 bytes) Разъем для цифрового MIDI выхода и переходник для микрофона или наушников с 1/4" на обычный штекер.

Субъективные впечатления:

Что хорошо -

  • значительно улучшилось качество записи с микрофона. Запись двух одинаковых текстов на обычную SB Live и Platinum показала, что сам звук стал лучше, а шум от наводок у Platinum практически пропал
  • очень удобно записывать звук с микрофона, например, при видеомонтаже, так как уровень записи можно легко менять свободной рукой поворотом ручки, не используя программный микшер
  • то же для записи с внешнего источника звука - можно легко менять уровень ручкой по ходу записи
  • в отличие от обычной SB Live!, на S/PDIF выходе карты теперь все 4 канала, а не 2.
  • теперь по внешнему виду компьютера сразу заметно наличие такой дорогой карты (для многих это играет важную роль, без всяких шуток)

Что плохо -

  • высокая стоимость

Вывод: владельцам SB Live! переходить на новую карту нет необходимости. Тем, кто собирается купить новую карту, Platinum нужен в случае серьезной потребности микшировать звук от многих источников, например, для озвучивания видеофильмов. И, если эти условия присутствуют, требуется выполнение еще одного условия - наличия присутствия такой суммы денег на звуковую карту.

Последние изменения от 21.12.99
