Matrox RT2000 -  комплект под нелинейный видеомонтаж для аналоговой и  цифровой видеоаппаратуры

• Пролог

• Справочные данные

• Комплект поставки

• Аппаратная часть

• Первые впечатления

• Заключение

Пролог

       После выхода Pinnacle DV500, не устроившей многих любителей компьютерного видео, все с нетерпением ждали выхода Matrox RT2000, устройства, относящегося практически к той же ценовой нише, но обещавшего лучшие эксплутационные возможности.

Справочные данные

       Технические характеристики (с www.matrox.com):

Плата видеообработки

• 2 разъема IEEE-1394 и разьем для подключения внешнего блок для подключения аналоговых источников видеосигналов

• поддерживаемые форматы цифрового видео: DV, DVCAM, DVCPRO (NTSC 4:1:1, PAL 4:1:1 (по аналоговому входу), PAL 4:2:0);

• поддерживаемые форматы аналогового видео: NTSC, PAL, SECAM (только на вход);

• Поддерживаемые разрешения 720х576 (PAL, SECAM) и 720х480 (NTSC);

• Звук: только 16 бит 48 кГц, стерео;

• Форматы результирующих файлов: DV, MPEG-2 4:2:2 @ ML I-frame, MPEG-2 MP @ ML IBP-frame

• возможность одновременного вывода двух потоков в реальном времени (от 5 до 25 Мбит/сек каждый)

• Уровень входного сигнала: 0dB, -20dB, переключаемый

• Операционная система - только Windows 98.

Комплект поставки

В комплект поставки RT2000 входят:

1. Собственно плата видеообработки

2. Видеокарта Matrox G400 Flex3D Edition

3. Кабель соединения платы видеообработки с видеокартой и breakoutbox

4. Кабель IEEE-1394 6/4

5. Аудио кабель для подключения CD-ROM

6. Устройство для подключения внешних  источников аудио/видео сигналов, которое называется у Matrox breakout box (голубая коробка).

7. Программное обеспечение:

   • Adobe - Premiere 5.1RT полная версия - всем известный и широко популярный в нашей стране видеоредактор

   • Ulead Cool 3D 2.5 - программа создания 3D титров

   • Sonic Foundry - ACID Music - программа для создания музыкального фона создаваемых фильмов, предлагает массу лицензионно чистых фрагментов музыки, которые можно закольцевать в петли.

   • Sonic DVDit! LE  - программа для создания DVD дисков.

   • Matrox DVD Player - программа проигрывания DVD дисков.

Аппаратная часть

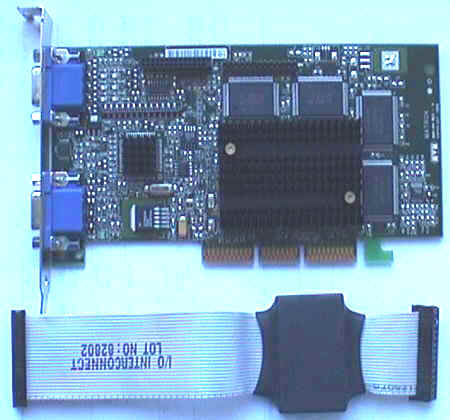

      Конструктивно, как уже говорилось выше,  состоит из 2-х основных частей - платы аналогового ввода/вывода видео, контроллера IEEE-1394 и видеокарты Matrox G400 Flex3D Edition.

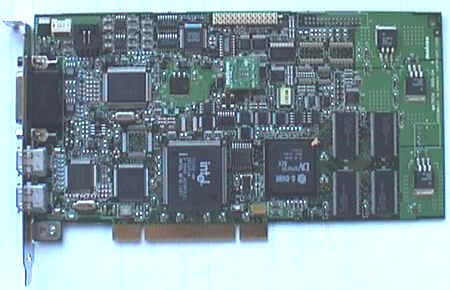

        Как видно по фотографиям, на основной плате установлены такие основные (по сути) микросхемы:

• Intel 21152-AB - Мост PCI-to-PCI, предназначенный для снижения нагрузки на шину PCI компьютера. Все устройства на DV500 подключены к PCI через этот мост и, поэтому, занимают только одно прерывание (что правильно).

• C-Cube DVExpress MX25 - самая интересная по функциональному назначению микросхема. Вместе с 8 MBytes SDRAM, которые также есть на плате RT2000, она предназначена как для работы с DV, так и с MPEG-2 и может аппаратно перекодировать DV в MPEG-2. Имеет аппаратные возможности наложения видеоэффектов в реальном времени. Поддерживает два потока видео одновременно.

      На плате RT2000 также находится ставший уже обычным контроллер интерфейса IEEE-1394 на наборе от Texas Instruments, аналогичный используемому в Studio DV и ASUS P3B-1394.


Первые впечатления

Установка:

• Установка выполнялась в строгом соответствии с рекомедациями Matrox - сначала Adobe Premiere, потом upgrade Premiere до 5.1c и лишь затем установка собственно RT2000.

• Сначала в компьютер была установлена видеокарта Matrox G400Flex3D и драйвера под нее - никаких проблем эта операция не вызвала. Разрешение - 1024х768 и 16 bit на пиксель.

• Установка программного обеспечения к плате ввода/вывода видео на чистую операционную систему прошла спокойно, но установка на компьютер, к которому ранее подключалась видеокамера с драйвером камеры от Microsoft, так легко не прошла. Пока вручную не были стерты драйверы камеры от Microsoft, драйвер видеокамеры от Texas Instruments, который использует RT2000, не установился.

• После установки Matrox Video Tools и загрузки Presets для Premiere RT2000 не заработала. Установка Service Pack от Matrox дала еще более худший эффект - все настройки RT2000 из Premiere исчезли. Как позже выяснилось, RT2000 не работает без подключенного breakout box, или, по крайней мере, без установки соединительного кабеля к breakout box.

• На этом процесс установки был завершен и далее никаких проблем в части аппаратно-программной совместимости выявлено не было.

Работа:

• Плата действительно блестяще справляется со встроенными 3D переходами и эффектами. Все выполняется действительно в реальном времени и более-менее качественно.

• При захвате с аналогового входа можно выбрать два способа компрессии в DV - 4:1:1 и 4:2:0, а также захватывать сразу в MPEG-2 формат..

• Эффектов довольно много и для ряда случаев они могут закрыть все возможные потребности.

Всего в режиме реального времени можно использовать:

• переход Cross Dissolve

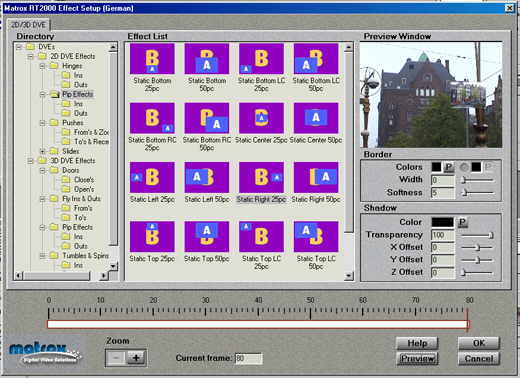

• 240 вариантов 2D переходов (Hinges, PipEffects (картинка в картинке), Pushes, Slides и т.д.)

• 280 вариантов 3D переходов (Doors, Fly, Pip, Tumbles и т.д.)

• 60 видов 3D перехода Page Curls (заворота страниц)

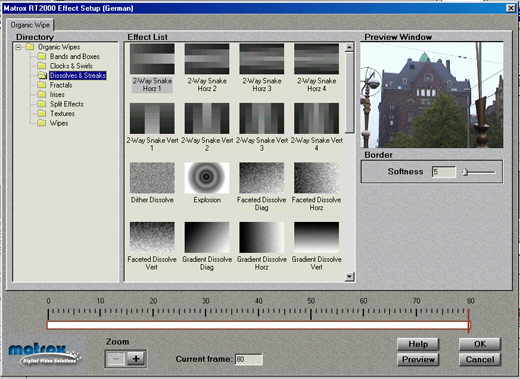

• 320 видов перехода Organic Wipes - см. рисунок выше

• Титры, но только статические в формате TGA, причем TGA файл должен быть предварительно преобразован специальной программой из комплекта поставки


Более подробно именно о практической работе с платой можно ознакомиться по статье

nle.hardware.ru/hardware/matrox/rt2000/info/info_2/info_2.htm

Заключение

      Хотя окончательные выводы надо будет делать через полгода или позже, пока можно сказать следующее:

Достоинства:

• Использование стандартного драйвера 1394 из Windows.

• Использование драйвера видеокамеры от Texas Instruments, что дает возможность применять любые другие редакторы, поддерживающие DV, например Ulead MediaStudio Pro 6.0, хотя причина применения именно его понятна - драйвер от Microsoft не устанавливается без специальных ухищрений на любые версии Windows 98 SE, исключая английскую, и отсутствует в Gold версии Windows 98. В комплекте поставки с Adobe Premiere 6.0 уже возможна работа со стандартным драйвером от Microsoft.

• Большое количество переходов, выполняемых в режиме реального времени.

• Хорошая видеокарта в комплекте поставки - Matrox G400.

• Регулярное появление новых переходов с real-time (самое первое обновление появилось 12 мая 2000 года).

• Захват с аналоговых входов в двух DV форматах и MPEG-2

Недостатки:

• Без своей видеокарты работать не может - весьма неудобно в том случае, если видеокарта уже есть или компьютер используется не только для видеомонтажа - прогресс стремителен и через какой-нибудь год видеокарты будут намного мощней, чем сейчас.

• Несмотря на применение аналогичного с DV500 моста PCI-PCI плата видеомонтажа занимает 2 прерывания (зачем было мост ставить в таком случае?).

• Поддерживается только Windows 98, хотя поддержка Windows 2000 вполне возможна и даже ее реализация должна быть проще, чем в DV500. Поддержка Windows 2000 добавлена только в мае 2001 года.

• RT2000 работает только при строго определенных режимах работы видеокарты.

• Практически никакие существенные параметры переходов настраивать нельзя

• Очень неудобно работать с DV камерой - как захватывать с нее, так и сбрасывать на нее. Все делается Adobe Premiere, а это не самая лучшая, мягко говоря, программа для захвата видео. Только после начала поставки платы в комплекте с Adobe Premiere 6.0 это недостаток был устранен.

• В отличии от DV500 нельзя использовать фильтры в real-time.

• Нельзя накладывать титры при необходимости работы в real-time

• В комплекте старая (2.5) версия Ulead Cool 3D.

Выводы:

      Плата хороша для использования здесь и сейчас. Ее переспективы пока не ясны и здесь все зависит от фирмы Matrox - если она будет обновлять программную поддержку аппаратных функций своей платы лучше своего главного конкурента, Pinnacle - то ей обеспечена светлая судьба.
      С февраля 2001 года плата поставляется вместе с версией Adobe Premiere 6.0, понимающей DV от рождения.
